Salut! En tant que fournisseur de moules de moulage sous pression de précision, j'ai vu ma part de défis dans l'industrie. L’un des problèmes les plus courants auxquels nous sommes confrontés est le retrait lors du processus de moulage sous pression. Le retrait peut conduire à des pièces qui ne répondent pas aux spécifications requises, ce qui peut être un véritable casse-tête pour nous et nos clients. Dans cet article de blog, je vais partager quelques conseils sur la façon de compenser le retrait dans le moule de moulage sous pression de précision.
Comprendre le retrait dans le moulage sous pression
Avant de plonger dans les solutions, comprenons d’abord ce qu’est le retrait et pourquoi il se produit. Le retrait se produit lorsque le métal en fusion refroidit et se solidifie dans le moule de coulée sous pression. Au fur et à mesure que le métal refroidit, il se contracte, ce qui peut entraîner un rétrécissement de la pièce. L'ampleur du retrait dépend de plusieurs facteurs, notamment du type de métal, de la forme et de la taille de la pièce, ainsi que de la vitesse de refroidissement.
Facteurs affectant le retrait
- Type de métal: Différents métaux ont des taux de retrait différents. Par exemple, les alliages d'aluminium ont généralement un taux de retrait d'environ 1,5 % à 2 %, tandis que les alliages de zinc ont un taux de retrait plus faible, d'environ 0,6 % à 0,8 %.
- Géométrie de la pièce: La forme et la taille de la pièce peuvent également affecter le retrait. Les pièces aux géométries complexes ou aux sections épaisses sont plus susceptibles de subir un retrait que les pièces aux géométries simples ou aux sections minces.
- Taux de refroidissement: La vitesse de refroidissement du métal en fusion peut également avoir un impact sur le retrait. Un taux de refroidissement plus rapide peut entraîner une solidification plus rapide du métal, ce qui peut réduire le retrait. Cependant, un refroidissement trop rapide peut également entraîner d’autres problèmes, tels que des fissures ou de la porosité.
Compenser le retrait
Maintenant que nous comprenons les facteurs qui affectent le retrait, examinons quelques moyens de le compenser.
1. Modifications de conception
- Surdimensionner le moule: L'un des moyens les plus simples de compenser le retrait est de surdimensionner le moule. En rendant le moule légèrement plus grand que la taille de pièce souhaitée, nous pouvons tenir compte du retrait qui se produira pendant le processus de refroidissement. Cependant, cette méthode nécessite un calcul minutieux pour garantir que le surdimensionnement est parfait.
- Ajout d'angles de dépouille: Les angles de dépouille sont des angles ajoutés aux parois du moule pour faciliter le retrait de la pièce. Ils peuvent également aider à compenser le retrait en permettant à la pièce de se contracter uniformément en refroidissant. Un angle de dépouille de 1° à 3° est généralement recommandé pour la plupart des applications de moulage sous pression.
2. Optimisation des processus
- Contrôler le taux de refroidissement: Comme mentionné précédemment, la vitesse de refroidissement peut avoir un impact significatif sur le retrait. En contrôlant la vitesse de refroidissement, nous pouvons réduire le retrait et améliorer la qualité de la pièce. Ceci peut être réalisé en utilisant des canaux de refroidissement dans le moule ou en ajustant la température du métal en fusion.
- Utiliser des frissons: Les refroidisseurs sont des inserts fabriqués dans un matériau à haute conductivité thermique, comme le cuivre ou l'acier. Ils sont placés dans le moule pour absorber la chaleur du métal en fusion et favoriser un refroidissement plus rapide dans des zones spécifiques. En utilisant des refroidissements, nous pouvons contrôler la vitesse de refroidissement et réduire le retrait dans les zones critiques de la pièce.
3. Sélection des matériaux

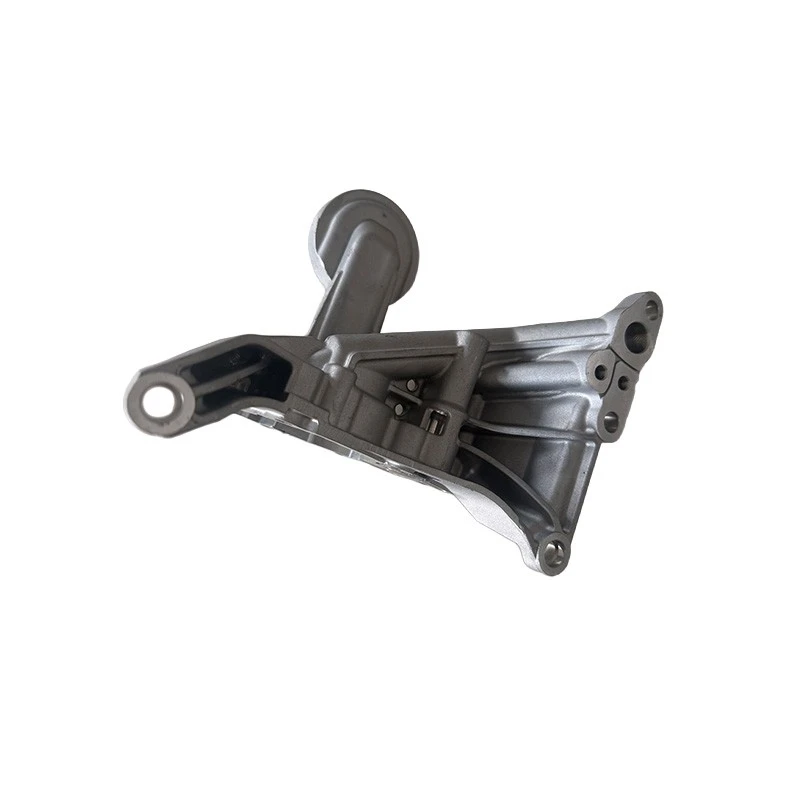

- Choisir le bon métal: La sélection du bon métal pour le processus de moulage sous pression est cruciale pour minimiser le retrait. Comme mentionné précédemment, différents métaux ont des taux de retrait différents, il est donc important de choisir un métal qui a un faible taux de retrait et qui répond aux exigences de l'application. Par exemple, si vous avez besoin d'une pièce très résistante et légère, vous pouvez envisager d'utiliser unMoule de moulage sous pression en alliage d'aluminium et de magnésium.
- Utilisation d'additifs d'alliage: Certains additifs d'alliage peuvent aider à réduire le retrait lors du moulage sous pression. Par exemple, l’ajout d’une petite quantité de titane ou de zirconium à un alliage d’aluminium peut améliorer sa structure granulaire et réduire le retrait.
Études de cas
Jetons un coup d'œil à quelques exemples concrets de la façon dont ces méthodes ont été utilisées pour compenser le retrait dans un moule de coulée sous pression de précision.
Étude de cas 1 : Moule de moulage sous pression pour appareils électroménagers
Un client est venu nous voir avec un problème de retrait dans unMoule de moulage sous pression pour appareils ménagers. La pièce avait une géométrie complexe et des sections épaisses, ce qui la rendait sujette au retrait. Nous avons décidé d'utiliser une combinaison de modifications de conception et d'optimisation des processus pour résoudre le problème. Nous avons légèrement surdimensionné le moule et ajouté des angles de dépouille aux murs. Nous avons également utilisé des canaux de refroidissement dans le moule pour contrôler la vitesse de refroidissement et ajouté des refroidisseurs dans les zones critiques. En conséquence, le retrait a été considérablement réduit et la pièce répondait aux spécifications requises.
Étude de cas 2 : Moule de moulage sous pression pour éclairage
Un autre client a eu un problème de rétrécissement dans unMoule de moulage sous pression d'éclairage. La pièce était constituée d’un alliage d’aluminium et avait une section mince. Nous avons recommandé d'utiliser un alliage différent avec un taux de retrait plus faible et d'apporter quelques modifications de conception au moule. Nous avons également optimisé le processus de refroidissement pour garantir une vitesse de refroidissement constante. Après la mise en œuvre de ces modifications, le retrait a été éliminé et la qualité des pièces a été améliorée.
Conclusion
Le retrait est un problème courant dans les moules de coulée sous pression de précision, mais il peut être compensé en utilisant une combinaison de modifications de conception, d'optimisation des processus et de sélection des matériaux. En comprenant les facteurs qui affectent le retrait et en mettant en œuvre les bonnes solutions, nous pouvons produire des pièces de haute qualité qui répondent aux exigences de nos clients.
Si vous rencontrez des problèmes de retrait dans votre processus de moulage sous pression ou si vous avez besoin d'un moule de moulage sous pression de précision, n'hésitez pas à nous contacter. Nous avons l’expertise et l’expérience pour vous aider à résoudre vos problèmes et vous proposer les meilleures solutions.
Références
- "Manuel de moulage sous pression" par J. Campbell
- "Technologie de moulage sous pression de précision" par R. Smith
